Синтезатор частоты на микроконтроллере PIC16F84A

и микросхеме SAA1057



Синтезатор частоты предназначен для построения маломощного передатчика диапазона FM (88.0 - 108.0 мгц), шаг изменения частоты равен 50 кгц.
Синтезатор выполнен на микроконтроллере PIC16F84A и микросхеме синтезатора фирмы PHILPS - SAA1057. Управление перестройкой частоты осуществляется с помощью двух кнопок UP и DOWN. Индикация частоты выводится на 2-х строчный (по 16 символов в каждой строке) ЖК-индикатор (контроллер HD44780 Hitachi) . При первом включении питания синтезатор выдаёт частоту, равную 100.0 мгц.

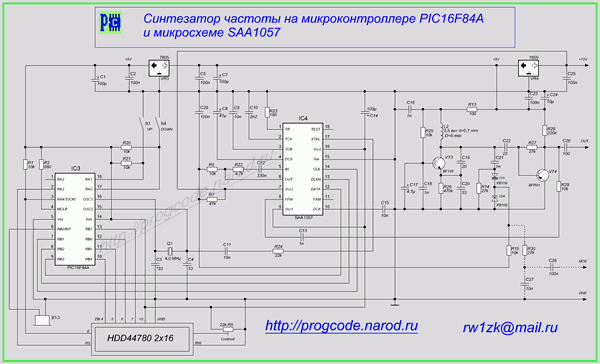

Схема синтезатора чатоты представлена на рисунке (для увеличения рисунка щёлкните по нему) :

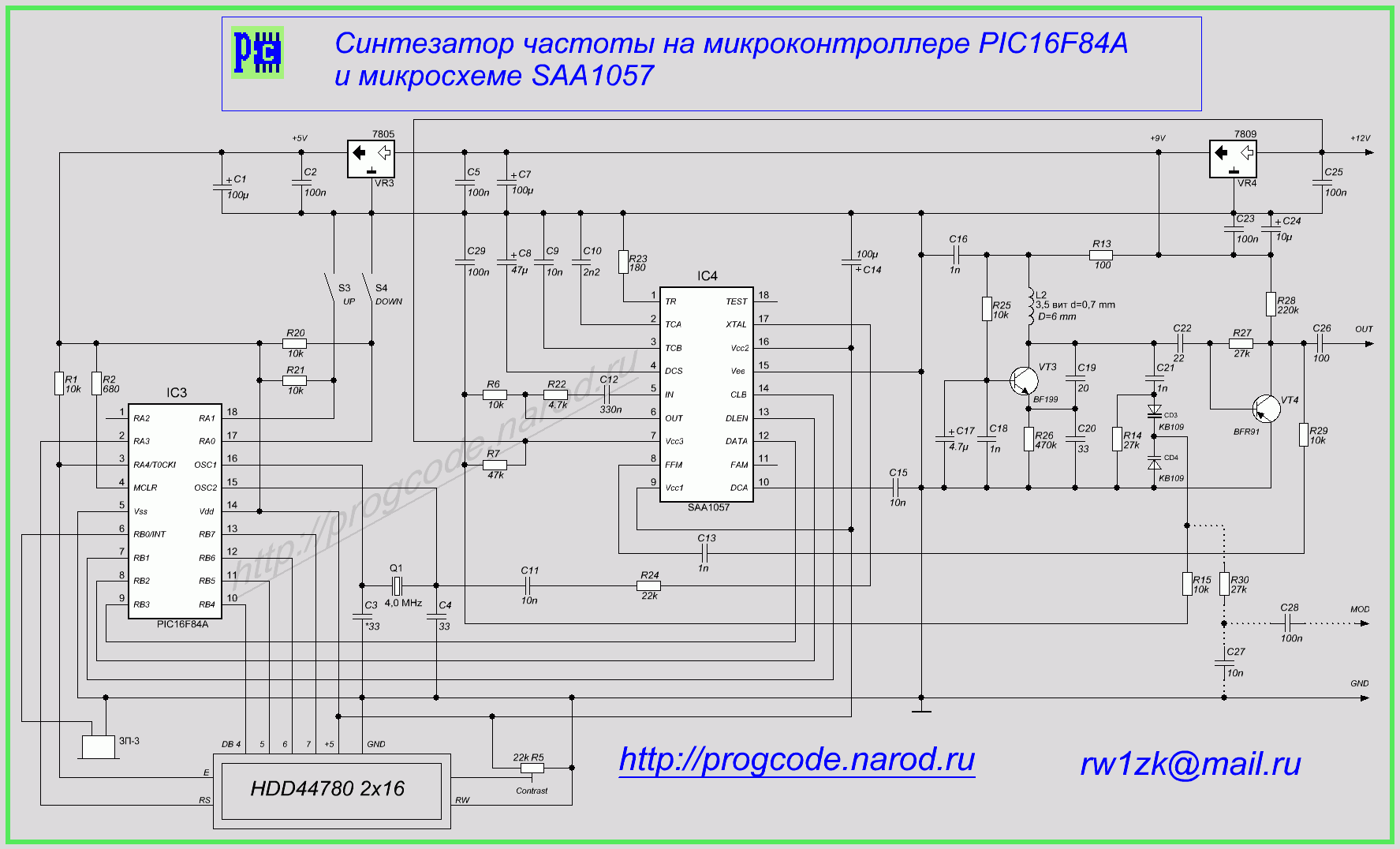

Схема синтезатора частоты на микросхеме SAA1057 и микроконтроллере PIC16F84A

Питание синтезатора осуществляется от стабилизированного источника питания напряжением 12 вольт. При выключении питания синтезатора последняя установленная частота сохраняется в памяти микроконтроллера.




Прошивка для микроконтроллера PIC16F84A в HEX формате :   SAA1057.rar
Та-же прошивка в формате программы ProgCode :   SAA1057.sfr




Автор конструкции:  Иван Шевченко

Связаться с автором можно по email (указан на схеме)

Задать автору вопросы по конструкции так-же возможно в форуме.








Страница создана 27 мая 2009 года
