После покупки нового японского паяльника (40Вт), возникла необходимость
регулирования его мощности, так как уж очень сильно он грел. При этом
нормально паять было невозможно. В голову пришла идея собрать
регулятор мощности.
Решил использовать микроконтроллер PIC, а заодно и потренироваться в
программировании. Благодаря самоучителю Евгения Александровича
Корабельникова (ikarab.narod.ru) получил основные знания. Данная
конструкция позволила применить их на практике, для решения конкретной
задачи.

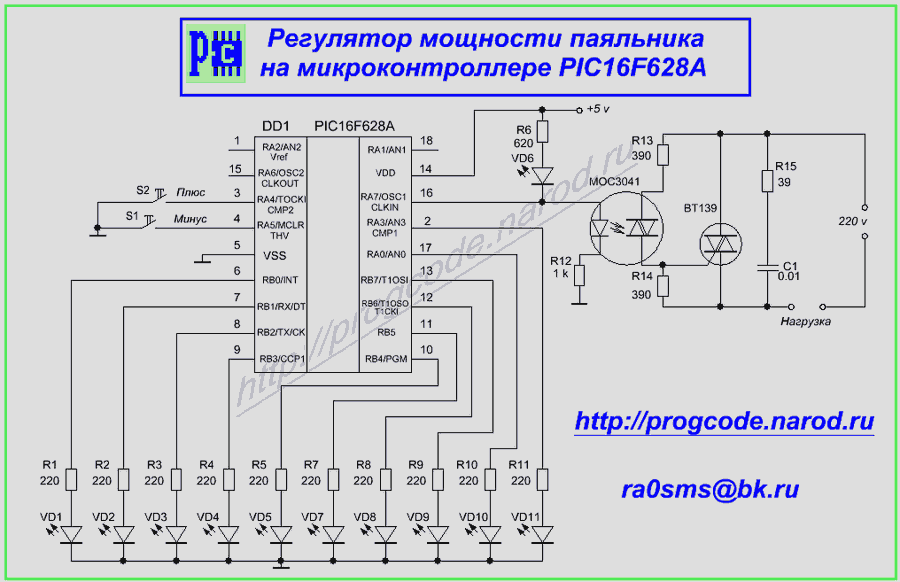

Схема регулятора мощности
паяльника представлена на рисунке:
В основу схемы был взят микроконтроллер PIC16F628A. Он выполняет
индикацию, опрос кнопок, а также посылает управляющие импульсы на
симмистор BT139. Схема включения симмистора стандартная, взята из
описания.

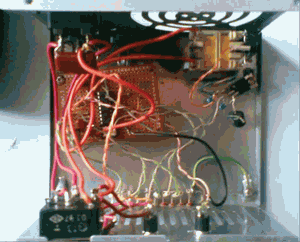

Фото смонтированного прибора
представлено на рисунке:
Мощность регулируется с шагом 10% от максимальной.
Минимальная мощность 4Вт (при использовании паяльника 40Вт).
Индикация сделана интуитивно просто:
- светодиоды VD1…VD3 зеленые, соответствуют минимальной
мощности,
- VD4,VD5,VD7 желтые, соответствуют средней мощности,
- VD8…VD11 красные, соответствуют максимальной мощности.
- светодиод VD6 показывает импульсы, которые поступают на схему
регулировки на симмисторе.
Обновление от 18 мая 2011 года :
Изменена схема и программное обеспечение регулятора. Теперь схема выглядит так:
В программу добавлен режим сохранения уровня мощности в ЕЕпром
память после выключения, а также устранён дребезг контактов.
Обновлена прошивка и печатная плата. Автор так-же решил открыть
исходник программы регулятора. Все файлы в одном архиве можно скачать
по ссылке: files_18_05_2011.rar
Автор конструкции: Гаврилов Антон
Связаться с автором можно по email (указан на схеме)
Задать автору вопросы по конструкции так-же возможно в форуме.
