Регулятор  мощности  с  фазовым  управлением

симистором на микроконтроллере PIC16F84A


Регулятор предназначен для плавного управления мощностью активной нагрузки, питающейся от сети переменного тока 220 вольт частотой 50 Гц. Мощность нагрузки зависит от типа применяемого симистора. В основу метода управления положен принцип фазового регулирования момента включения симистора, включенного последовательно с нагрузкой.

Фото регулятора представлены на риснках :

Фото смонтированной печатной платы Фото работающего регулятора Фото боковой стенки Фото - вид задней стенки

В момент включения мощность на нагрузке нарастает плавно, что удобно, если регулятор будет использоваться для регулирования яркости лампы освещения. Вообще область применения регулятора самая широкая.

Основным элементом   регулятора является микроконтроллер PIC16F84A. По входу RB0 микроконтроллера организовано прерывание в момент перехода сетевого напряжения через ноль. Перепад на этом выводе формирует узел на оптопаре U1 (АОУ110Б). От момента прерывания программно организована задержка включения симистора, которая меняется в определённых пределах. На светодиодном индикаторе это выглядит как регулирование мощности от 0 до 99%.

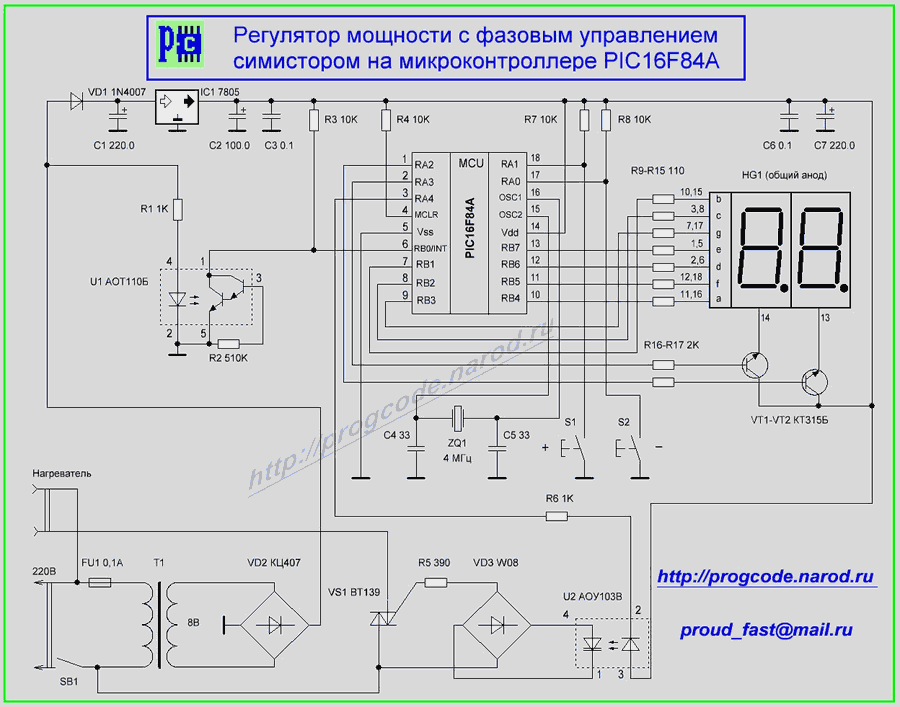

Схема регулятора мощности представлена на рисунке :
Схема регулятора мощности

Погрешность соответствия показаний индикатора и действительной мощности подводимой к нагрузке вполне достаточная для применения регулятора для бытовых целей. Кнопки  S1  и  S2 служат для увеличения и уменьшения мощности соответственно. В подпрограмме опроса кнопок организовано несколько режимов, удобных в пользовании, при однократном нажатии изменение на единицу значения, при долгом нажатии быстрое изменение и очень быстрое.
     Узел управления симистором состоит из элементов U2, VD3, R5, стандартное схемное решение, оптотиристор U2 (АОУ103В) обеспечивает гальваническую развязку и с помощью диодного моста VD3 (W08) управление симистором VS1.
     Схема питается от сети через трансформатор T1. Далее напряжение выпрямляется диодным мостом VD2, часть напряжения поступает на оптопару  U1, для формирования перепада перехода сетевого напряжения через ноль, остальная часть через диод VD1 на микросхему стабилизатора IC1, которая стабилизирует напряжение до 5 вольт. Элементы С1, С2, С7 служат для сглаживания пульсаций сетевого напряжения.




Печатные платы в формате LAY:
печатная плата PicPower
плата управления семистором


Прошивка для микроконтроллера PIC16F84A в HEX формате : PicPower.rar
Та-же прошивка в формате программы ProgCode :  PicPower.sfr




Автор конструкции:  Юрий Стрижаков

Связаться с автором можно по email (указан на схеме)

Задать автору вопросы по конструкции так-же возможно в форуме.
