 Акватаймер

версия : F

Данные автора

Устройство управления аквариумом.
  Функции:
  a.. Управление 6 мощными реле.
  b.. Контроль температуры.
  c.. Функция задержки включения реле.
  d.. Управление вентиляторами 12В.
  e.. Часы.
  f.. Термометр.
  g.. 6 таймеров для управления устройствами.
  h.. 12 линий управления устройствами (6 обычных + 6 инверсных).
  i.. Включение и выключение нагрузки в заданное время,
  j.. с дискретностью установки времени 1 минута .
  k.. Возможность включения нагрузки от 1-й минуты.
  l.. Задержка включения нагрузки (для Металлогаллогенновых ламп).
  m.. Отключение любого канала на заданное количество минут без изменения
работы заданной программы.
  n.. Поддержка цифрового датчика температуры.
  o.. Контроль температуры в пределах 0:+85 градусов.
  p.. Отключение нагрузки при неисправности или отключении датчика.
  q.. Контроль температуры с точностью не хуже +/- 1њ.
  r.. Установка требуемого значения поддержания температуры с дискретностью 1 градус.
  s.. Установка температурного диапазона (поддерживать температуру 22-26њС).
  t.. Настройка температурного диапазона для обогревателя или охладителя.
  u.. Корректировка показаний датчика +/- 5њ.
  v.. 250 скоростей управление вентиляторами.
  w.. 3 температурных диапазона управления.
  Технические данные:
  a.. Напряжение питания 9 - 12В.
  b.. Потребляемая мощность не более 9 Вт.
  c.. Гальваническая развязка выходов центрального микроконтроллера и
силового блока.
  d.. Автоматическое сохранение в памяти всех настроек (включая часы) при
полном отключении питания.
  e.. Программная защита от <дребезга> кнопок и нечеткого нажатия.
  f.. Вывод информации на знакосинтезирующий ЖК-дисплей 16*2.

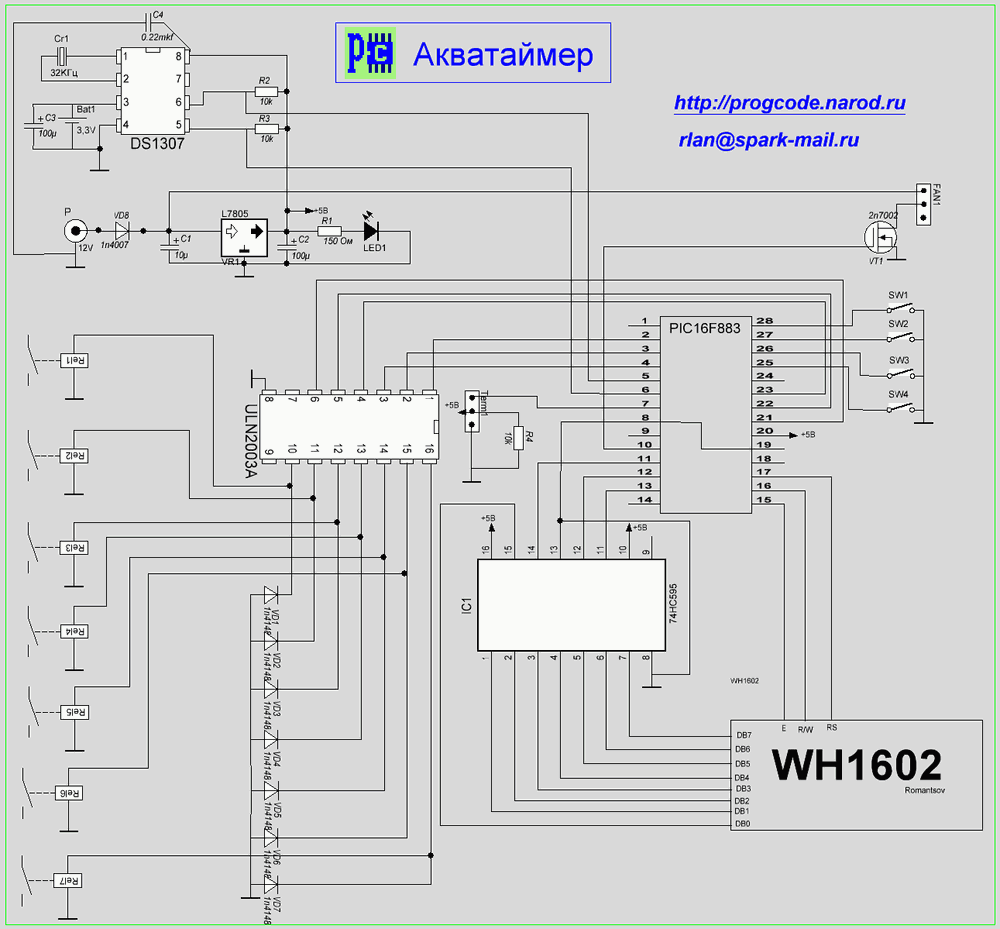

Схема представлена на рисунке:
Схема устройства управления аквариумом


Инструкция по эксплуатации


ОГЛАВЛЕНИЕ

1. Правила техники безопасности
2. Комплект поставки
3. Технические характеристики
4. Установка и подключение
5. Введение
6. Управление
7. Меню

ПРАВИЛА ТЕХНИКИ БЕЗОПАСНОСТИ

Устройство «Акватаймер» представляет собой сложное электронное устройство, подключаемое к сети 220 вольт, и имеет внутри опасное для жизни высокое напряжение.
Категорически воспрещается:
-    разбирать устройство;
-    допускать попадания на плату устройства жидкостей и посторонних предметов

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

1.    Напряжение питания , В    9-12В
2.    Потребляемая мощность, не более…        9 Вт

УСТАНОВКА И ПОДКЛЮЧЕНИЕ

Датчик температуры подключается к разъему обозначенный termo, на плате устройства. Разрешается использование датчика температуры только из комплекта поставки, применение иных может привести к повреждению устройства.  Разъем питания подключается к источнику питания 9-12В.

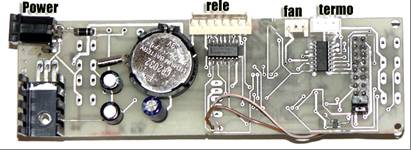

Плата устройства в сборе

ВВЕДЕНИЕ

Устройство предназначено для управления электрооборудованием аквариума, отображения  времени и  температуры воздуха.
Отображение показаний на индикаторе

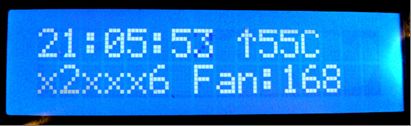

При работе устройства на экране отображаются: в верхней строке текущее время, ↑ - указывает на режим работы контроля температуры и далее текущая температура. Во второй строке: какое из реле сейчас включено ( знак х означает что реле выключено, знак Т – означает что реле работает в терморежиме) и далее скорость работы вентилятора.

УПРАВЛЕНИЕ

Проверьте наличие батареи (один элемента типа CR2032) в разъеме на плате устройства, и при необходимости замените его свежим, соблюдая полярность подключения, при отсутствии батареи часы не будут отображаться или будут отображаться не правильно. Время сохранения значения часов около 5 лет от 1-й батареи.
Кнопки управления:

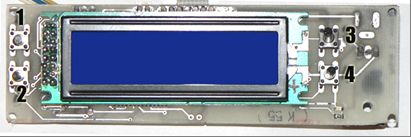

 Кнопки управления
Рис 1.
Для управления устройством на плате есть 4 кнопки.
Функции кнопок:
1 – Вход в меню/ сохранение значения времени/выход из меню/ переход на следующее значение
2 – Переход к следующему пункту меню/ выход из меню установки времени.
3 – Увеличение значения.
4 –Уменьшение значения.

МЕНЮ
Меню состоит из следующих пунктов:

Установка значения паузы при включении
Установка значения отключения
Установка таймеров
Установка работы терморежима.
Установка значений для работы вентилятора.
Выход из меню.
Установка значения времени

Для того чтобы попасть в меню необходимо нажать кнопку 1. (рис1.).

Установка значений паузы

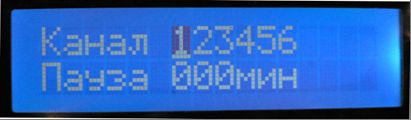

 Установка значений паузы
После входа в этот пункт меню на экране отображается в верхней строке номер канала (реле), в нижней строке значения в минутах.
Для установки значения для канала необходимо выбрать номер канала при помощи кнопок 3 и 4, и далее нажать кнопку 1 после этого установить значение при помощи кнопок 3 и 4 и опять нажать кнопку 1. Переход к следующему пункту меню осуществляется при помощи кнопки 2.

Установка значений отключения

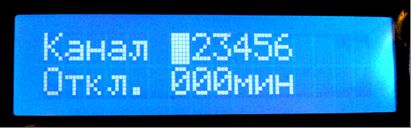

 Установка значений отключения
После входа в этот пункт меню на экране отображается в верхней строке номер канала (реле), в нижней строке значения в минутах.
Для установки значения для канала необходимо выбрать номер канала при помощи кнопок 3 и 4, и далее нажать кнопку 1 после этого установить значение при помощи кнопок 3 и 4 и опять нажать кнопку 1. Переход к следующему пункту меню осуществляется при помощи кнопки 2.

Установка таймеров

Установка значений таймеров

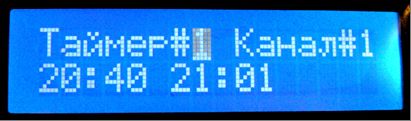

После входа в этот пункт меню на экране отображается в верхней строке номер канала (реле), в нижней строке текущие значения: время включения и время выключения.
Для установки времени включения и выключения  необходимо выбрать номер канала при помощи кнопок 3 и 4, и далее нажать кнопку 1, после этого Вам будет предложено установить часы включения при помощи кнопок 3 и 4, переход к минутам осуществляется при помощи кнопки 1, для значения выключения порядок действий аналогичный.
 Переход к следующему пункту меню осуществляется при помощи кнопки 2.

Установка работы терморежима.

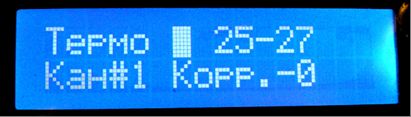

Установка терморежима
В данном пункте меню после слова Термо указывается режим работы, ↑-режим для нагревателя ↓- режим для охладителя, установка режима при помощи кнопок 3 и4, далее при помощи кнопки 1 переходи к установке температурного диапазона: первое значение – нижний предел, второе – верхний, устанавливаются при помощи кнопок 3 и 4 переход к следующему пункту при помощи кнопки 1. Далее кнопками 3 и 4 выбираем какой канал будет работать в заданном режиме, после этого если необходимо устанавливаем значение корректировки показаний датчика.
Переход к следующему пункту меню осуществляется при помощи кнопки 2.

Установка значений для работы вентилятора.

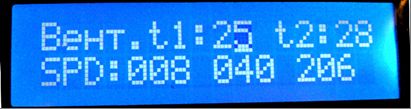

Установка значений для работы вентилятора
Внимание! Устанавливайте только те вентиляторы напряжение питания, которых совпадает с напряжением блока питания  данного устройства.
При помощи этого пункта можно задать скорости вращения вентиляторов и температуры срабатывания.
Пункт состоит из следующих подпунктов:
t1 – температура установки 1-й скорости вращения
t2 - температура установки 3-й скорости вращения.
2-ая скорость устанавливается когда температура находится между значениями t1 и t2.
Установки значений производятся кнопками 3 и 4, переход к следующему параметру кнопкой 1, выход из меню кнопкой 2.
Значения скоростей:
0. – Выключено
255 – Максимальная скорость.
( значения, находящиеся в пределах 1 – 50, могут не раскручивать вентилятор, все зависит от марки и типа вентилятора.)

Выход из меню

Выход из меню

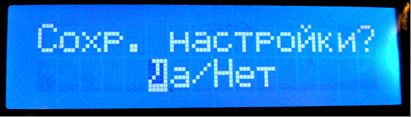

После установки значений  Вам будет предложено сохранить настройки. Выбор значения ДА или НЕТ осуществляется при помощи кнопок 3 и 4. Также из любого пункта меню можно выйти без сохранения настроек удерживая клавишу 1 в течении 10-20 секунд.



Установка времени

Для установки времени необходимо в обычном режиме работы устройства нажать кнопку 2. После этого Вам будет предложено ввести значение часов при помощи кнопок 2 и 3, далее нажав кнопку 1 ввести значения минут, чтобы сохранить установленные значения необходимо нажать кнопку 1, для выхода без сохранения настроек нажмите кнопку 2.


Силовая плата

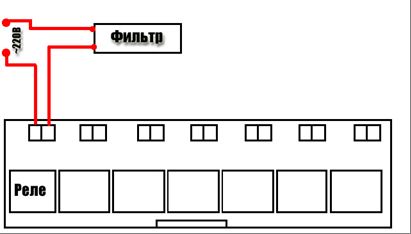

Устройства подключаются к клеммам реле в разрыв одного из силовых проводов, как показано на рисунке.
Силовая плата

Прошивка

Прошивка для микроконтроллера PIC16F883 в HEX формате :   taimer_full.rar


Сайт автора:   http://akvataimer.narod.ru
Связаться с автором можно по email (указан на схеме и на рисунке вверху страницы)







Страница создана 18 апреля 2010 года
